Фюзеляж автожира

Конструкция Автожира

Автожиры / Декабрь 20, 2018

Автожир МАИ-205 представляет собой одноместный винтокрылый летательный аппарат. Изготавливается из высококачественных конструкционных материалов: алюминиевых и титановых сплавов, легированных сталей, композиционных материалов, текстиля и т. п.

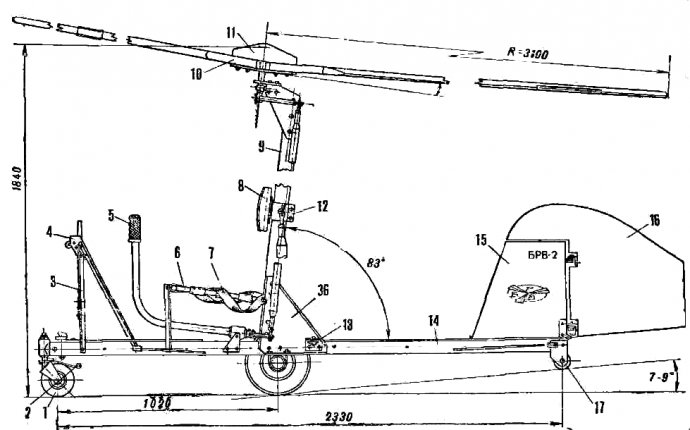

Фюзеляж автожира — балочной конструкции, выполнен из труб, изготавливаемых из алюминиевого сплава. Кабина пилота — закрытого типа с двумя дверями с остеклением из оргстекла. Спереди кабина замыкается носовым обтекателем из стеклопластика. Задняя часть зашита экраном со звукоизоляцией.

Оперение — подкосно-расчалочное, однокилевое, нормальной крестообразной схемы с полотняной обшивкой.

Шасси — трехопорное. Стойки основных опор — рессорного типа, рессоры выполнены из титанового сплава. Колеса основных опор с шинами 300×125 — тормозные. Тормозная система — гидравлическая. Передняя опора шасси — с рычажной подвеской колеса и пружинным амортизатором. Переднее колесо с шиной 300×125 управляется непосредственно от педалей.

Система управления — механическая, обратимая. Обеспечивает управление автожиром при помощи автомата перекоса, руля направления и руля высоты с триммером, управляемым из кабины. Управление рулем высоты — жесткое, через систему качалок и трубчатых тяг. Управление по крену осуществляется с помощью автомата перекоса через систему тяг, качалок и тросов. Управление рулем направления — полужесткое, через тросы.

Несущая система автожира обеспечивает режим старта, посадки, набора высоты, снижения, а также управления автожиром по поперечному каналу (по крену). Она расположена позади и над кабиной пилота.

Система воздушных винтов включает в себя толкающий воздушный винт и несущий воздушный винт (НВ) и обеспечивает поступательное и вертикальное перемещение автожира. Привод НВ для его раскрутки перед стартом производится с помощью ременной передачи, системы тяг, роликов и электромеханизма. Система раскрутки НВ на старте позволяет производить взлет автожира без разбега (точечный взлет). Для выполнения точечного взлета (или «прыжка») НВ раскручивается на земле до оборотов в 1, 3...1, 5 раза превышающих обороты несущего винта в горизонтальном полете. После раскрутки НВ пилот кнопкой на ручке управления автожиром включает режим «прыжка» — за 2...3 секунды увеличивается угол установки лопастей до 10 градусов. За счет увеличения шага лопастей НВ создается положительная вертикальная перегрузка (тяга воздушного винта), и автожир, используя кинетическую энергию раскрученного...
